监控立杆的预埋件规格直接影响立杆的稳固性和抗风能力，需根据立杆高度、摄像头重量、当地风压等因素综合设计。以下是常见的预埋件规格及技术要求：
一、预埋件基本组成
地脚螺栓：固定立杆底板的核心部件，通常为高强度镀锌螺栓（如8.8级）。
预埋法兰盘：焊接在地脚螺栓顶部，用于与立杆底板连接。
钢筋笼：增强混凝土基础的抗拉强度，防止断裂。
混凝土基础：提供承载力，常用标号≥C25。

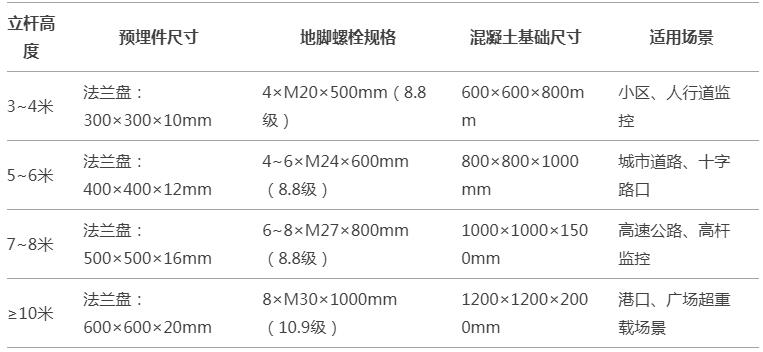

二、规格参数参考表
立杆高度预埋件尺寸地脚螺栓规格混凝土基础尺寸适用场景
三、关键技术要求
地脚螺栓：
材质：镀锌钢或不锈钢（沿海用316不锈钢）。
埋深：≥螺栓直径的25倍（如M20螺栓埋深≥500mm）。
外露长度：≥50mm（用于螺母固定）。
法兰盘：
厚度≥10mm，开孔位置与立杆底板完全匹配。
焊接需满焊，并做防锈处理（热镀锌或喷塑）。
钢筋笼：
主筋直径≥12mm，箍筋间距≤200mm。
与地脚螺栓焊接牢固，防止混凝土浇筑时移位。
混凝土基础：
标号≥C25，浇筑前预埋件需调平（水平误差≤3mm/m）。
养护期≥7天（冬季需延长）。
四、特殊环境设计
高风压地区：
增大基础尺寸（如6米杆基础增至1000×1000×1200mm）。
地脚螺栓升级为10.9级，数量增加至8根。
松软地基：
采用扩展基础（底部加大）或打桩加固。
混凝土中加入钢纤维增强抗裂性。
冻土地区：
基础深度需超过冻土层（如北方≥1.5米）。
五、施工注意事项
定位准确：预埋件中心偏差≤5mm，避免立杆安装倾斜。
防雷接地：预埋件需与接地极焊接（接地电阻≤4Ω）。
防腐处理：螺栓和法兰盘镀锌层破损处需补刷环氧富锌漆。
六、规范参考
《GB 50007-2011》建筑地基基础设计规范
《GA/T 367-2019》公安视频监控立杆技术标准
建议：实际设计中需根据当地气象数据（如风速、地震烈度）和土壤承载力进行校核，必要时咨询结构工程师。常规监控立杆（6米以下）可参考上表，高杆或复杂环境需专项计算。
